Anti Drone Deteksjonssystem

Punkt

Parametere

Deteksjon og jamming utstyr underenhet

1.1 Deteksjonsmottakers frekvensområde: 10MHz6GHz

1.2 Sanntid-båndbredde: 480MHz

1.3 Fire interferensbånd

1.3.1 900-930MHz (industridrone) 20W

1.3.2 1559-1610MHz (GPS-interferens) 10W

1.3.3 2400-2485 MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Deteksjon og blokkeringsavstand

1.4.1 Deteksjonsavstand: 3-5KM (bymiljø); 6-12 km (spesielt forstadsmiljøer)

1.4.2 Jamming-avstand: 1-1,5 km (100 meter høy);

1.5 Deteksjonsnøyaktighet: 9,3 grader (testrapportdata)

1.6 Antenne

1.6.1 Frekvensområde: 380MHz-6GHz

1.6.2 Horisontal deteksjonsvinkel: 0 grader - 360 grader

1.6.3 Vertikal deteksjonsvinkel: -30 grader – pluss 90 grader

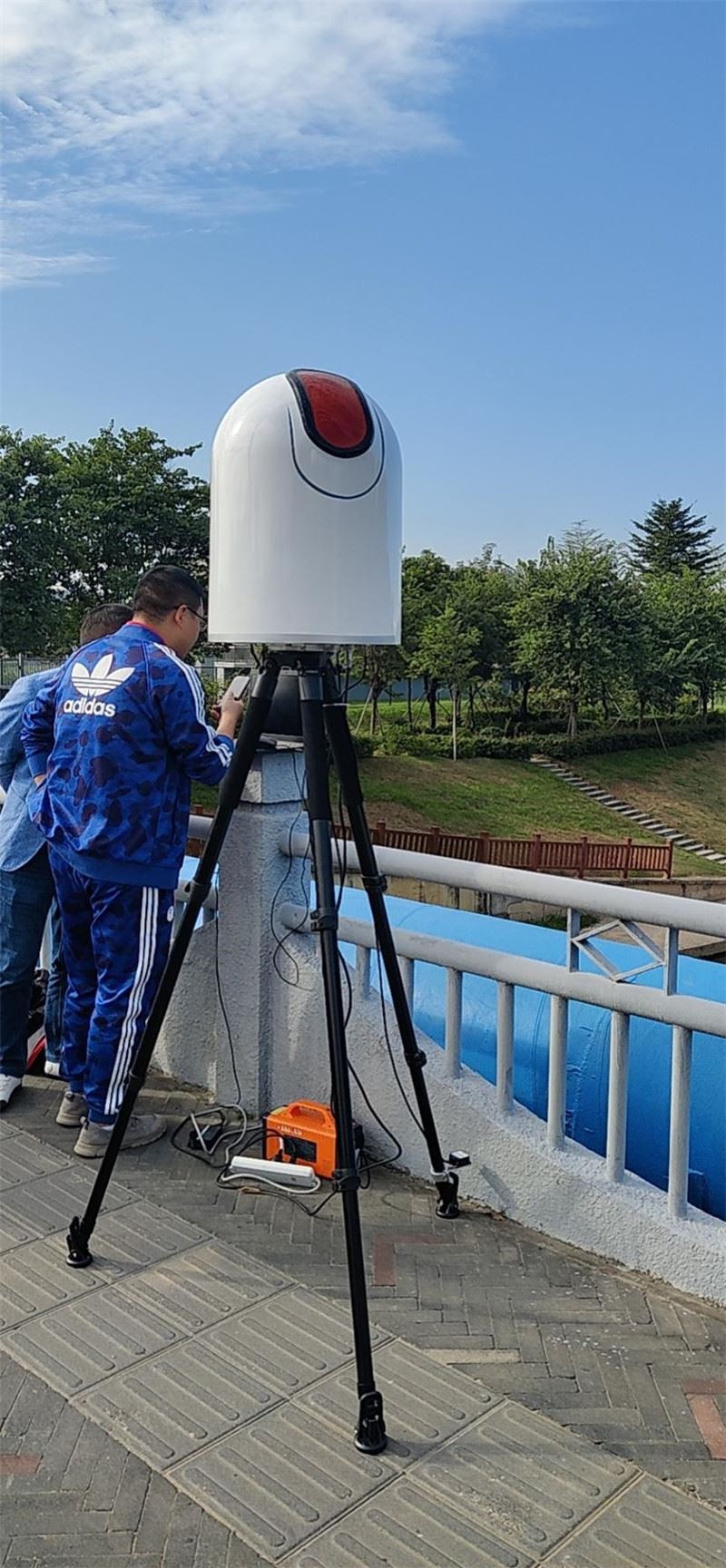

1.7 Hele maskinen (enheten er en integrert deteksjons- og mottiltaksenhet)

1.7.1 Maksimalt strømforbruk: 300W

1.7.2 Arbeidstemperatur: -20 grader pluss 60 grader

1.7.3 Lagringstemperatur: -40 grader pluss 70 grader

1.7.4 Vekt: 12,25 kg

1.7.5 Størrelse: diameter 400mm høyde 555mm

Antennebrakett

2.1 Vekt: 4,32 kg

2.2 Størrelse: diameter 260mm lukket høyde 923mm

Datamaskin

Laptop, mus, adapter, nettverkskabel. (kan kobles til den sentrale HDMI-skjermen)

Spektrumsystemprogramvare og funksjoner

4.1 DRONE-identifikasjon og -posisjonering: Ved hjelp av radiospektrumdeteksjon kan den identifisere og lokalisere 8 DRONE-modeller samtidig, automatisk dukke opp deteksjonsresultatvinduet, identifisere DRONE-bildet, vise DRONE-modellen, asimut, bruke Frekvens, nivå og avstand , fjerner og omorganiserer deteksjonsresultatene automatisk når dronen forsvinner.

4.2 Rask identifikasjon og posisjonering: identifiseringstid<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Deteksjonsresultatliste: Listen vil vise dronen og modellen, tid, asimut og avstandsinformasjon, og kan eksporteres som en rapport.

4.4 Enkelt-stasjonsposisjonering: Ved hjelp av radiospektrumdeteksjon kan avstanden mellom dronen og operatøren måles grovt gjennom komplekse algoritmer under forholdene til en enkelt stasjon og et enkelt sted.

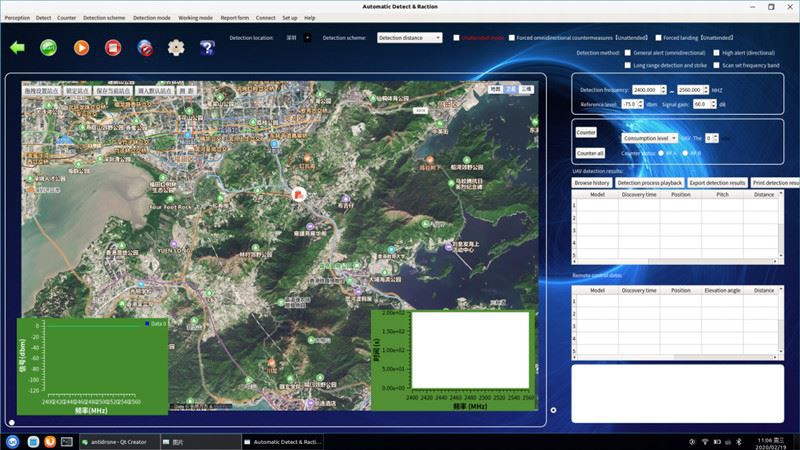

4.5 Kartvisningsfunksjon: Vis posisjonen til dronen og operatøren på et 2D (3D) kart, og vis data som breddegrad, lengdegrad og avstand. Kartvisningsfunksjon: Vis posisjonen til dronen og operatøren på et 2D (3D) kart, og vis data som breddegrad, lengdegrad og avstand.

4.6 Deteksjons- og forsvarsvinkelen kan stilles inn: I henhold til den oppdagede geografiske situasjonen, hvis det er et høyt fjell eller en høy- bygning bak, og bare DRONEN foran trenger å beskyttes, vil vinkelområdet på beskyttelsen kan stilles inn vilkårlig, noe som effektivt kan eliminere den falske vinkelen forårsaket av signalrefleksjon.

4.7 Avstandskalibrering: For forskjellige elektromagnetiske miljøer vil det være feil i deteksjonsavstanden. Systemet kan gi avstandskalibreringsdeteksjon, la dronen fly 100 meter på en avstand på 500 meter, og systemet vil automatisk kalibrere deteksjonsavstanden for å gjøre deteksjonen Avstandsmålingen er mer nøyaktig.

4.8 Deteksjonsfrekvensbånd kan stilles inn: I henhold til det faktiske frekvensbåndet som brukes av dronen, kan deteksjonsfrekvensbåndet legges inn og redigeres for å gjøre deteksjonen mer effektiv, og det er ikke nødvendig å skanne alle frekvensbånd for deteksjon.

4.9 Fullfrekvensbånddeteksjon: Frekvensbåndet som oppdages av systemutstyret er fra 10MHz-6GHz, og antennedekningsfrekvensbåndet er 380MHz-6GHz. Den opprettholder en god forsterkningsflathet i hele frekvensbåndet. Antenneforsterkningen er fra 5dBi-8dBi, som kan tilpasse seg mer enn tre hundre MHz. Ubemannet flydeteksjon i alle vanlige frekvensbånd på 6GHz, frekvenser under 380MHz kan også detekteres, og deteksjonsavstanden reduseres.

4.10 The remote control is the pilot positioning function: During the detection process, the system will identify and locate the remote control signal while detecting and locating all kinds of drones, which is the pilot positioning function. The actual measurement is large within the visible range. Xinjiang DRONE remote control detection and positioning distance is >800 meter

4.11 Intelligent koblingsmottiltak: I henhold til frekvensbåndet og asimuten til den detekterte DRONEN, kan du velge hvilken DRONE som skal motvirke. Systemet vil automatisk velge frekvensbåndet for mottiltak, og automatisk overføre signaler ved detektert asimut. Mottiltak, mottiltakets effektivitet kan økes med 46 ganger, og det kan unngå at alle frekvensbånd og alle vinkler sendes, noe som ikke vil skade vanlig wifi og annen kommunikasjon, og ved et uhell skade det hvitelistede flyet.

4.12 Modellfunksjonsopptak: For nye modeller kan systemet registrere bildeoverføring og frekvenshoppingsfunksjonsdata, automatisk ta opp og automatisk få opp en meny etter opptak, og det kan automatisk identifisere modellen neste gang. Den spesielle opptaksfunksjonen kan tilpasses identifiseringsbehovene til ubemannede fly av industri-klasse.

4.13 Talemeldingsfunksjon: systemet vil automatisk talemeldingsinformasjon og tasteoperasjoner.

4.14 Utstyrs selv-posisjoneringsfunksjon: Systemet har doble posisjoneringsmuligheter for GPS og Beidou, samt sin egen posisjon. Den trenger ikke å justere asimut manuelt, og posisjonen kan plasseres vilkårlig.

4.15 Integrert deteksjon og mottiltak og antenner: Systemutstyret er forskjellig fra konvensjonelt deteksjons- og forsvarsutstyr, men integrerer deteksjon, mottiltak og full-bandantenner. Den er kompakt og enkel å bruke, stabil og pålitelig, enkel å bruke og egnet for rask distribusjon.

4.16 Modellfunksjoner Luftautonom identifikasjon: For DRONE-modellen som systemet ikke har, har systemet funksjonen autonom læring og identifikasjon og dømmekraft, og det vises som en ukjent modell. Kjenner du modellen kan den automatisk lagres i systemet, og neste gang den identifiseres som modell kan også det ulovlig sammensatte ubemannede flyet oppdages og posisjoneres.

4.17 Identifikasjon og plassering av industrielle-droner: Den spesielle intelligente spektrumalgoritmedesignen overgår generelt deteksjonsutstyr og kan identifisere og lokalisere industrielle-droner, til og med sammensatte droner, som er mer egnet for forebygging og kontroll over terrorangrep.

4.18 Åpne ny modell DRONE-signalfunksjon opptaksfunksjon: For de stadig utviklende og skiftende DRONE-signalene kan opptaksmetoden brukes til å kontinuerlig øke databasedataene for å sikre at utstyret ikke faller bak i lang tid.

4.19 DRONE-banebeskrivelsesfunksjon, historisk gjenkjenningsresultatspørring, programvare- og dataoppdateringsfunksjon, etc.

4.20 Støtte VPN-fjernbetjening og kontrollfunksjon
